Bakit Ang Pressure Roller Assembly ay Karapat-dapat sa Masusing Pansin
Dalawang linya ng pellet ang tumatakbo nang magkatabi na may parehong die na singsing at parehong hilaw na materyal. Ang isa ay patuloy na gumagawa ng siksik, pare-parehong mga pellets sa loob ng ilang linggo; ang iba ay nagsisimulang gumawa ng higit pang mga multa, nanginginig, at gumuhit ng hindi pantay na agos. Kapag ang pangalawang linya ay binuksan, ang karaniwang salarin ay ang pressure roller assembly: isang pagod na shell, isang maluwag na tindig, o isang nabigong selyo na nagpapapasok ng alikabok sa grasa.
Ang maikling bersyon ay ang pressure roller assembly tumatanggap ng mas maraming load at abrasion kaysa sa ibang bahagi sa press chamber. Ito ang nagpapasya kung gaano pantay ang pagkaka-compress ng materyal na kama at kung gaano katagal ang singsing na mamatay. Ang pagtrato dito bilang isang bahagi ng katumpakan sa halip na isang generic na ekstrang bahagi ay ang pinakamabilis na paraan upang mabawasan ang mga hindi nakaiskedyul na paghinto.
Isang paglilinaw bago magpatuloy. Ang terminong pressure roller assembly ay lumilitaw din sa web-fed converting at coating machinery, kung saan karaniwan itong nangangahulugan ng nip o feed roller. Ang artikulong ito ay sumusunod sa kahulugan ng industriya ng granulation: ang roller unit na pumipindot ng feed, biomass, o fertilizer sa mga butas ng isang ring die.
Ano ang Ginagawa ng Pressure Roller Assembly sa isang Pellet Mill
Sa isang tipikal na ring-die pellet mill, ang die ay umiikot sa paligid ng mga roller. Ang bawat pressure roller assembly ay nakaupo sa isang sira-sira na baras, at isang hydraulic, pneumatic, o mekanikal na sistema ang nagtutulak sa roller palabas laban sa panloob na ibabaw ng die. Ang alitan sa pagitan ng die, materyal, at shell ay nagpapaikot sa roller, ang materyal ay idinidiin sa mga butas ng die, at ang isang nakatigil na kutsilyo ay pinuputol ang mga pellet habang lumalabas ang mga ito.
Ang pangunahing punto ay ang buong puwersa ng pagpindot ng makina ay dumadaan sa pagpupulong na ito. Iyon ang dahilan kung bakit ang kondisyon ng pagpupulong ay nagbabago ng pellet halos kaagad.
Ang Roller Shell Ang Gumaganang Ibabaw
Ang shell ay ang naaalis na panlabas na layer na nakikipag-ugnay sa materyal na kama. Ito ay sumisipsip ng nakasasakit na pagkasuot mula sa hilaw na materyal, pagkapagod mula sa bawat pag-ikot, at init mula sa tuluy-tuloy na pag-compress. Ang panlabas na diameter at lapad nito ay tumutugma sa ring die, at ang katigasan ng ibabaw nito ay ang pangunahing kadahilanan sa buhay ng serbisyo.
Ang mga Bearing, Seal, at ang Eccentric Shaft ay Dala ang Natirang Trabaho
Sa likod ng shell, ang roller bearings ay nagdadala ng radial load, ang mga seal ay nagpapanatili ng mga multa at kahalumigmigan mula sa bearing, at ang sira-sira na baras ay nagbibigay-daan sa posisyon ng roller na maisaayos na may kaugnayan sa die. Ang isang fault sa alinman sa mga bahaging ito ay mahirap makita mula sa labas, ngunit ito ay nagpapaikli sa buhay ng buong pagpupulong habang ang shell ay mukhang katanggap-tanggap pa rin.

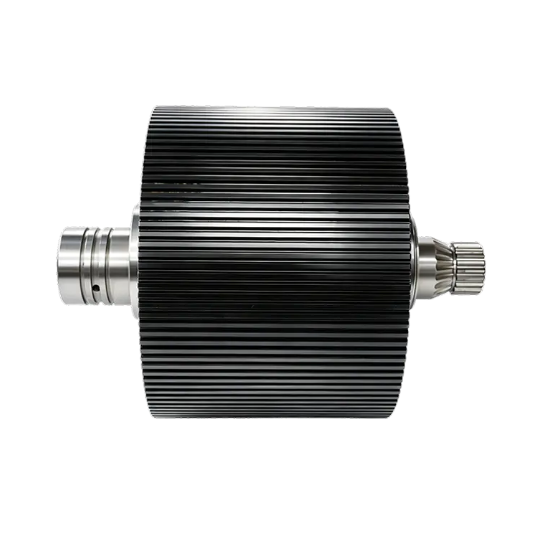

Mga Pangunahing Bahagi ng Pressure Roller Assembly
Ang karaniwang yunit ay binubuo ng roller shell, isa o dalawang bearings, sira-sira na baras, oil seal, at retention hardware. Ang bawat bahagi ay may tinukoy na tungkulin, at ang bawat isa ay nabigo sa ibang paraan. Ang paghahambing sa mga ito nang magkatabi ay nagpapadali sa nakagawiang inspeksyon.
| Component | Pangunahing pag-andar | Ang pinakakaraniwang kabiguan |
|---|---|---|
| Roller shell | Ini-compress ang materyal na kama laban sa ring die | Flat wear, step wear, surface cracking |
| Roller bearings | Dalhin ang radial load habang umiikot ang shell | Overheating, pitting, spalling |
| Sira-sira na baras | Sinusuportahan ang assembly at inaayos ang roller-to-die gap | Pagkapagod, baluktot, nasira na mga daanan ng keyway |
| Mga seal ng langis | Panatilihin ang grasa at harangan ang alikabok at kahalumigmigan | Paglabas, punit na labi, kontaminasyon |
| Mga fastener at spacer | Hawakan ang bearing preload at running clearance | Lumuwag, kaagnasan |
Mga Palatandaan ng Nabigong Pressure Roller Assembly
Lumilitaw ang mga unang babala sa dalawang lugar nang sabay-sabay: ang pellet at ang makina. Kung ang densidad ng pellet ay nagiging hindi pantay, tumaas ang mga multa, at ang gilingan ay nag-vibrate o kumukuha ng hindi pantay na agos, siyasatin ang roller assembly bago sisihin ang ring die.
- Hindi pantay na tigas ng pellet o tumataas na bahagi ng mga multa
- Panginginig ng boses o katok mula sa silid ng pindutin
- Isang flat o stepped wear pattern sa roller shell
- Bearing housing na mainit sa pagpindot
- Nagdidilim na grasa, o grasa na naglalaman ng mga particle ng metal
Ang Shell Wear ay Unang Nagpapakita sa Kalidad ng Pellet
Ang pagsusuot ng shell ay bihirang uniporme. Ang isang shell na nawala ang orihinal nitong profile ay hindi maaaring i-compress ang materyal nang pantay-pantay, kaya bumaba ang presyon kung saan ang pagkasuot ay pinakamalalim at ang pellet density ay sumusunod. Kapag ang pagkasira ay umabot sa matigas na layer, ang pagpapatakbo nito nang mas matagal ay nag-aaksaya lamang ng enerhiya at nanganganib na mapinsala ang die.
Ang Pagkabigo sa Bearing at Seal ay Nagtatapos sa isang Nasamsam na Asembleya
Kapag nabigo ang isang selyo, ang mga multa ay nahahalo sa grasa at nagsisilbing abrasive paste sa loob ng bearing. Lumilitaw muna ang init, pagkatapos ay ingay, pagkatapos ay maglaro, pagkatapos ay isang kinuha o spun bearing na sumisira sa sira-sira na baras. Sa yugtong iyon, ang pagpapalit lamang ng shell ay walang kabuluhan dahil ang mga sumusuportang bahagi ay nasira na.
Ano ang Titingnan Bago Ka Bumili ng Kapalit
Kung ikukumpara sa ring die, ang pressure roller assembly ay isang mas maliit na pagbili, ngunit mayroon itong napakalaking impluwensya sa uptime at pagkakapare-pareho ng pellet. Ang mga sumusunod na pagsusuri ay nalalapat sa mga linya ng feed, biomass, at pataba.
Magsimula sa makina kaysa sa catalog. Gamitin ang numero ng bahagi ng tagabuo ng gilingan, o sukatin ang lapad ng roller, diameter sa labas, at geometry ng shaft. Ang pagpupulong ay dapat na angkop sa ring die inner diameter at ang adjustment range ng sira-sira na sistema.
Pagkatapos ay tanungin ang materyal at paggamot sa init. Ang magagandang shell ay alloy steel, through-hardened o case-hardened sa halos 58 hanggang 62 HRC . Ang isang malambot na shell ay mabilis na nagsusuot; ang isang shell na masyadong matigas ay nanganganib sa pag-crack sa ilalim ng shock load.
Suriin din ang bearing package: uri at numero ng bearing, paraan ng preload, at detalye ng grease. Ang isang tindig na akma lamang ngunit may mas mababang rating ay mabibigo nang maaga sa patuloy na produksyon.
Kumpirmahin ang mga kritikal na sukat at pagpapaubaya. Ang roller shell sa labas ng diameter ay nakakaimpluwensya sa roller-to-die gap, at ang runout ay nakakaapekto sa kahit na compression. Humingi ng mga nasusukat na halaga sa halip na mga numero ng catalog.
Panghuli, tingnan ang kontrol ng proseso ng supplier. Ang mga pare-parehong resulta ay nagmumula sa kinokontrol na hilaw na materyal, forging, heat treatment, at final machining. Ang isang supplier na namamahala sa buong chain ay mas madaling pagkatiwalaan kaysa sa isa na nag-iipon lamang ng mga biniling bahagi.
- Lapad ng roller, panlabas na diameter, at akma ng baras
- Grado ng materyal at hanay ng tigas, karaniwang 58 hanggang 62 HRC
- Uri ng bearing, numero, preload, at grasa
- Pabilog, runout, at surface finish
- Kontrol sa proseso mula sa hilaw na materyal hanggang sa panghuling machining
Pagpapalit sa Antas ng Assembly Kumpara sa isang Shell Lang
Ang pagpapalit ng kumpletong pagpupulong ay nagdudulot ng mga preloaded na bearings, wastong pagkakalagay ng mga seal, at isang sariwang gumaganang surface sa isang shot. Tinatanggal din nito ang panganib na ang nakatagong pagkasira sa bearing o shaft ay nagpapaikli sa buhay ng isang bagong shell. Nagiging mas madaling hulaan ang nakaplanong downtime dahil natapos ng isang stop ang trabaho.
Ang pagbili lamang ng shell ay may katuturan kapag ang umiiral na baras ay nasuri, ang bearing clearance ay nasa loob pa rin ng spec, at ang lumang yunit ay walang mga palatandaan ng init o kontaminasyon. Sa tuloy-tuloy na produksyon, karamihan sa mga koponan ay pinipili pa rin ang buong pagpupulong, dahil ang pagkakaiba sa presyo ay maliit kumpara sa isang pangalawang pagkabigo sa loob ng silid ng press.
Mga Kaugalian sa Pagpapanatili na Nagpahaba ng Buhay ng Assembly
Ang unang linya ng depensa ay ang disiplina sa pagpapadulas. Sundin ang grease grade at interval ng tagabuo ng gilingan; isang karaniwang tuntunin sa maalikabok na mga kondisyon ay muling pagpapadulas ng mga roller tuwing walong oras ng pagpapatakbo. Huwag iunat ang agwat dahil lang sa mukhang tahimik ang makina.
Suriin ang paglalaro ng bearing at temperatura ng pabahay sa araw-araw na paglalakad. Ang maagang pagtuklas ng paglalaro ay pinipigilan ang tindig mula sa pag-ikot sa baras, na isa sa mga pinakamahal na mode ng pagkabigo sa press zone. Kung ang gilingan ay gumagamit ng higit sa isang roller, paikutin ang mga asembliya upang manatiling balanse ang pagsusuot at ang die ng singsing ay nagpapanatili ng pare-parehong pagkarga.
Gawin ang bawat singsing na mamatay na baguhin ang isang punto ng inspeksyon. Ang nakaplanong paghinto ay ang pinakamurang sandali upang sukatin ang diameter ng shell, suriin ang mga seal, at i-refresh ang grasa.
Ang Bottom Line
Ang pressure roller assembly ay nasa gitna ng pinaka-hinihingi na trabaho ng pellet mill. Ang trabaho nito ay simple, ngunit ang pagtatayo, pagsusuot, at pagpapalit nito ay may napakalaking epekto sa uptime at kalidad ng pellet. Siyasatin ang shell at pakinggan ang bearing, palitan ang pagpupulong bilang isang katugmang sistema sa halip na isang dakot ng mga bahagi na nangyayaring magkasya, at panatilihin ang pagpapadulas sa iskedyul. Ang tatlong gawi na iyon ay magbabalik ng mas maraming oras kaysa sa halos anumang iba pang gawain sa pagpapanatili sa gilingan.
